特性：用于额定 50Hz，60Hz 交流电 源系统。
耐电压：2kV 50Hz 1 分钟
使用 环境温度：-25℃ ～+55℃
外壳防护等级：IP44。
工作耐振动：2～100Hz 加速度≤0.7g
开关容量：AC 250V 5A；DC 28V 5A
频率设定值：①过额定频率设定值： 100%～110% fn，可调 过频继电器延时吸合时间： 0.2～15s，可调 ② 欠额定频率设定值： 90%～100% fn，可调 欠频继电器延时吸合时间： 0.2～15s，可调 频率继电器接线图：
功 耗：≤3V·A NC NO NC NO X1，X2 端输入
测量电压（U）：（AC） 100V；220V；380V； 450v

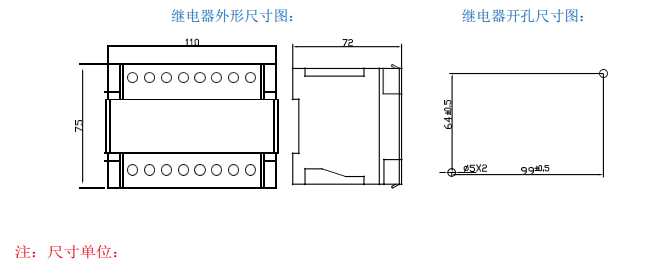

产品型号 | 产品名称 | 外型尺寸(A×B×C) | 孔距尺寸(孔Φ5.0) | 重量(kg) | 备注 |
Q96-ZCA-5 | 欠频过频继电器 | 110×75×72 | 99±0.5×64±0.5 | 0.50 | 不带表头指针指示 |
使用说明：
⒈ 当 X1，X2 接通电源后绿色指示灯亮，说明继电器进入监测工作状态。
⒉ 当被测频率发生变化，超过过频率（f>）设定值时黄色指示灯亮，经过 T2 秒延时后红色指示灯亮同时 R2 继电 器 动作，完成对设备的保护或者控制。
⒊ 当被测频率发生变化，低于欠频率（f<）设定值时黄色指示灯亮，经过 T1 秒延时后红色指示灯亮同时 R1 继电 器 动作，完成对设备的保护或者控制。
⒋ 当被测频率恢复到受控范围后，继电器触点释放，继电器又进入监测工作状态。
