Q96-J-H1三相三线制有功电能表·指针功率数显电能一体表
Q96-J-H1三相三线制有功电能表·指针功率数显电能一体表

全国热线

021-64190826

特性:用于测量交流网络有功功率。

测量精度:1.0 级;2.0 级

耐 电 压:2kV 50Hz 1分钟

使用环境温度:-10℃~+55℃

外壳防护等级:IP44 。

              IP56:适用于加装密封罩的Q72、Q96型仪表。

工作耐振动:2~100Hz 加速度≤0.7g

相对湿度:≤85% RH

额定电压:100V;220V;380V;400V;450V。

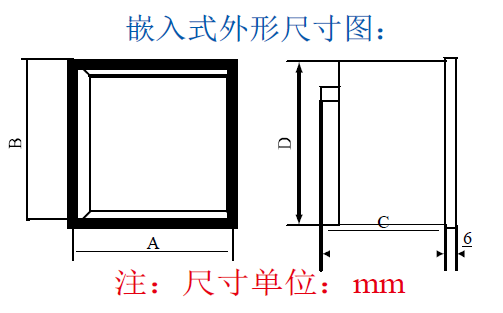

额定电流:5A(经电流互感器接入)。 额定频率: 50Hz;60Hz 嵌入式外形尺寸图:

主要功能特点:正常工作时,发光二级管指示有功用电。 在任意反相或全部反相的状态下均能正确计量。

采用具有抗外磁场、带止逆的脉冲式电磁计度器作为电能 6 计量计度器,寿命长,计量可靠。 具有体积小、重量轻、精度高、功耗低、负荷宽等特点。image.png

产品型号

(A×B×C)

(D×D)

孔距尺寸(孔Φ6.5)

重量(kg)

备注

Q72-J-H1

72×72×80

68+0.5×68+0.5


1.35


Q96-J-H1

96×96×121

92+0.5×92+0.5


0.95

Q96-J-H2

122×190×98


104±0.5×174±0.5

1.25

壁挂式

Q96-J-H3a

96×96×121

92+0.5×92+0.5


0.90


Q96-J-H3b

96×96×121

92+0.5×92+0.5


1.10

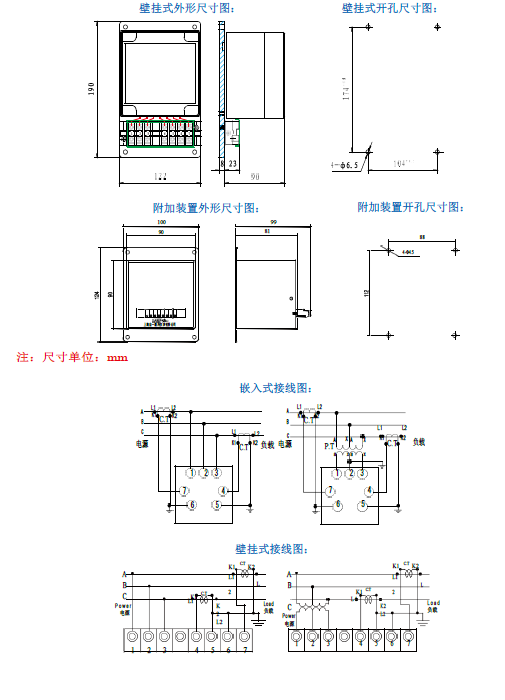

注:Q72自带附加装置。用四只M4螺杆固定安装。 H3a型:纯八位数码管电能显示;H3b型:八位数码管电能显示带指针式功率指示。image.png

注:Q72 自带附加装置。用四只 M4 螺杆固定安装。 H3a 型:纯八位数码管电能显示;H3b 型:八位 数码管电能显示带指针式功率指示。
