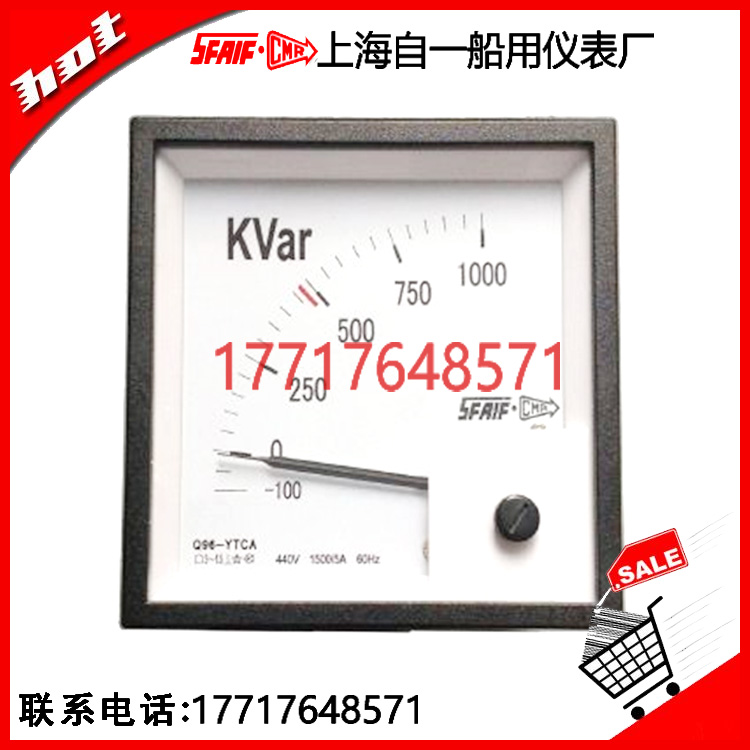

特性： 用于测量三相交流网络无功功率。
测量精度：1.5 级
耐 电 压：2kV 50Hz 1分钟
使用环境温度：-25℃～+55℃
外壳防护等级：IP44 。
IP56：适用于加装密封罩的Q72、Q96型仪表。
工作耐振动：2～100Hz 加速度≤0.7g
相对湿度：≤98% RH
额定频率：50Hz；60Hz（请在订货时注明）
仪表标度尺：白色底黑色刻度；如需设定值可划红线。
可定制负功率。
产品型号 | 展开角 | 外型尺寸(A×B×C) | 开孔尺寸(D×D) | 重量(kg) | 备注 |
Q72-YTCA | 90° | 72×72×80 | 68+0.5×68+0.5 | 1.40 | |
Q96-YTCA | 96×96×93 | 92+0.5×92+0.5 | 1.10 | ||
Q144-YTCA | 144×144×80 | 138+0.5×138+0.5 | 1.15 | ||
Q72-YTCZA | 240° | 72×72×80 | 68+0.5×68+0.5 | 1.40 | |
Q96-YTCZA | 96×96×143 | 92+0.5×92+0.5 | 1.20 | ||
Q144-YTCZA | 144×144×80 | 138+0.5×138+0.5 | 1.25 |

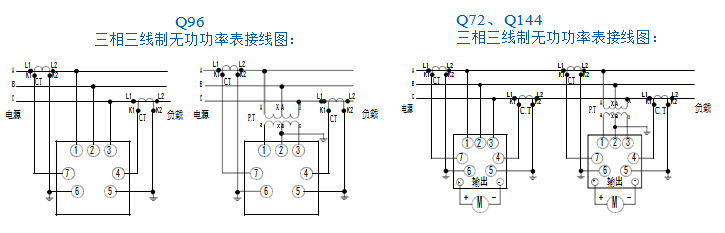

注：Q72、Q144配变换器（附加装置）。用四只M4螺杆固定安装。
测量范围：
额定电流 A（经 电流互感器接入 次级电流为5A） |
测量范围 | 额定电压 V | |||||||||||
直接接入 | 经电压互感器接入（次级电压为100V） | ||||||||||||
100 | 220 | 380 | 380 | 3k | 6k | 10k | 15k | 35k | 110k | 220k | 380k | ||
5 |
kvar | 0.6 | 1.5 | 2.5 | 2.5 | 20 | 40 | 60 | 100 | 250 | 800 | 1.5 | 2.5 |
7.5 | 1 | 2.5 | 4 | 4 | 30 | 60 | 100 | 150 | 400 | 1.2 | 2.5 | 4 | |
10 | 2 | 3 | 5 | 5 | 40 | 80 | 120 | 200 | 500 | 1.5 | 3 | 5 | |
15 | 2.5 | 4 | 8 | 8 | 50 | 120 | 200 | 300 | 800 | 2.5 | 5 | 8 | |
20 | 4 | 6 | 10 | 10 | 80 | 150 | 250 | 400 | 1 | 3 | 6 | 10 | |
30 | 5 | 10 | 15 | 15 | 120 | 250 | 400 | 600 | 1.5 | 5 | 10 | 15 | |
40 | 6 | 12 | 20 | 20 | 150 | 300 | 500 | 800 | 2 | 6 | 12 | 20 | |
50 | 10 | 15 | 25 | 25 | 200 | 400 | 600 | 1 | 2.5 | 8 | 15 | 25 | |
75 | 12 | 25 | 40 | 40 | 300 | 600 | 1 | 1.5 | 4 | 12 | 25 | 40 | |
100 | 20 | 30 | 50 | 50 | 400 | 800 | 1.2 | 2 | 5 | 15 | 30 | 50 | |
150 | 25 | 50 | 80 | 80 | 600 | 1.2 | 2 | 3 | 8 | 25 | 50 | 80 | |
200 | 30 | 60 | 100 | 100 | 800 | 1.5 | 2.5 | 4 | 10 | 30 | 60 | 100 | |
300 | 40 | 100 | 150 | 150 | 1.2 | 2.5 | 4 | 6 | 15 | 50 | 100 | 150 | |
400 | 50 | 120 | 200 | 200 | 1.5 | 3 | 5 | 8 | 20 | 60 | 120 | 200 | |
600 | 60 | 200 | 300 | 300 | 2.5 | 5 | 8 | 12 | 30 | 100 | 200 | 300 | |
750 | 100 | 250 | 400 | 400 | 3 | 6 | 10 | 15 | 40 | 120 | 250 | 400 | |
800 | 100 | 250 | 400 | 400 | 3 | 6 | 10 | 15 | 40 | 120 | 250 | 400 | |
1k | 120 | 300 | 500 | 500 | 4 | 8 | 12 | 20 | 50 | 150 | 300 | 500 | |
1.5k | 200 | 500 | 800 | 800 | 6 | 12 | 20 | 30 | 80 | 250 | 500 | 800 | |
2k | 250 | 600 | 1 | 1 | 8 | 15 | 25 | 40 | 100 | 300 | 600 | 1000 | |
3k | 400 | 1 | 1.5 | 1.5 | 12 | 25 | 40 | 60 | 150 | 500 | 1000 | 1500 | |
4k | 500 | 1.2 | 2 | 2 | 15 | 30 | 50 | 80 | 200 | 600 | 1200 | 2000 | |
5k | 600 | 1.5 | 2.5 | 2.5 | 20 | 40 | 60 | 100 | 250 | 800 | 1500 | 2500 | |
6k |
Mvar | 800 | 2 | 3 | 3 | 25 | 50 | 80 | 120 | 300 | 1000 | 2000 | 3000 |
7.5k | 1 | 2.5 | 4 | 4 | 30 | 60 | 100 | 150 | 400 | 1200 | 2500 | 4000 | |
10k | 1.2 | 3 | 5 | 5 | 40 | 80 | 120 | 200 | 500 | 1500 | 3000 | 5000 | |
