Q72-WTCA三相三线制有功功率表
Q72-WTCA三相三线制有功功率表

全国热线

021-64190826

特性: 用于测量三相交流网络有功功率。

测量精度:1.5 级

耐 电 压:2kV   50Hz   1分钟

使用环境温度:-25℃~+55℃

外壳防护等级:IP44 。

              IP56:适用于加装密封罩的Q72、Q96型仪表。

工作耐振动:2~100Hz    加速度≤0.7g

相对湿度:≤98%  RH

额定频率:50Hz;60Hz(请在订货时注明)

仪表标度尺:白色底黑色刻度;如需设定值可划红线。

            可定制负功率

产品型号

展开角

(A×B×C)

(D×D)

重量(kg)

备注

Q72-WTCA

90°

72×72×80

68+0.5×68+0.5

1.40


Q96-WTCA

96×96×93

92+0.5×92+0.5

1.10

Q144-WTCA

144×144×80

138+0.5×138+0.5

1.15

Q72-WTCZA

240°

72×72×80

68+0.5×68+0.5

1.40

Q96-WTCZA

96×96×143

92+0.5×92+0.5

1.20

Q144-WTCZA

144×144×80

138+0.5×138+0.5

1.25

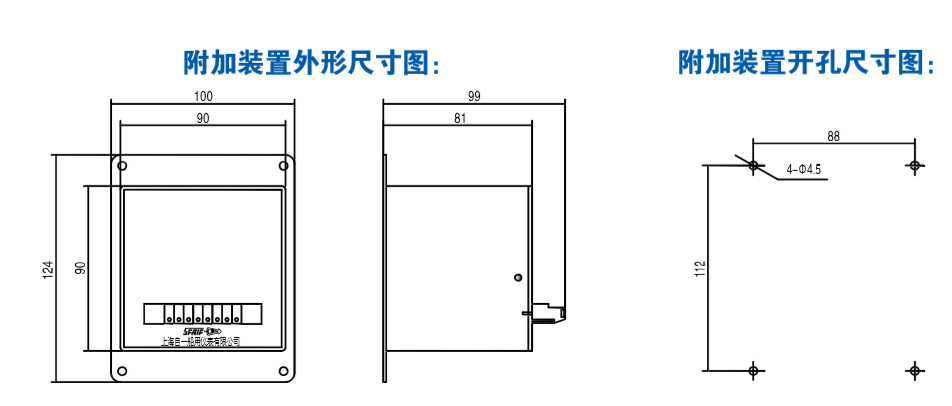

注:Q72Q144配变换器(附加装置)。用四只M4螺杆固定安装。


注:尺寸单位:mm

测量范围:

额定电流 A(经 电流互感器接入 次级电流为5A



测量范围

额定电压 V

直接接入

经电压互感器接入(次级电压为100V

100

220

380

380

3k

6k

10k

15k

35k

110k

220k

380k

5

























kW

0.8

2

3

3

25

50

80

120

300

1

2

3

7.5

1.2

3

5

5

40

80

120

200

500

1.5

3

5

10

1.5

4

6

6

50

100

150

250

600

2

4

6

15

2.5

6

10

10

80

150

250

400

1

3

6

10

20

3

8

12

12

100

200

300

500

1.2

4

8

12

30

5

12

20

20

150

300

500

800

2

6

12

20

40

6

15

25

25

200

400

600

1

2.5

8

15

25

50

8

20

30

30

250

500

800

1.2

3

10

20

30

75

12

30

50

50

400

800

1.2

2

5

15

30

50

100

15

40

60

60

500

1

1.5

2.5

6

20

40

60

150

25

60

100

100

800

1.5

2.5

4

10

30

60

100

200

30

80

120

120

1

2

3

5

12

40

80

120

300

50

120

200

200

1.5

3

5

8

20

60

120

200

400

60

150

250

250

2

4

6

10

25

80

150

250

600

100

250

400

400

3

6

10

15

40

120

250

400

750

120

300

500

500

4

8

12

20

50

150

300

500

800

120

300

500

500

4

8

12

20

50

150

300

500

1k

150

400

600

600

5

10

15

25

60

200

400

600

1.5k

250

600

1

1

8

15

25

40

100

300

600

1000

2k

300

800

1.2

1.2

10

20

30

50

120

400

800

1200

3k

500

1.2

2

2

15

30

50

80

200

600

1200

2000

4k

600

1.5

2.5

2.5

20

40

60

100

250

800

1500

2500

5k

800

2

3

3

25

50

80

120

300

1000

2000

3000

6k



MW

1

2.5

4

4

30

60

100

150

400

1200

2500

4000

7.5k

1.2

3

5

5

40

80

120

200

500

1500

3000

5000

10k

1.5

4

6

6

50

100

150

250

600

2000

3500

6000
