特性： 用于测量交流网络有功功率。
测量精度：1.5 级
耐 电 压：2kV 50Hz 1分钟
使用环境温度：-25℃～+55℃
外壳防护等级：IP44 。
IP56：适用于加装密封罩的Q72、Q96型仪表。
工作耐振动：2～100Hz 加速度≤0.7g
相对湿度：≤98% RH
额定频率：50Hz；60Hz（请在订货时注明）
仪表标度尺:白色底黑色刻度；如需设定值可划红线。
可定制负功率。
产品型号 | 展开角 | 外型尺寸(A×B×C) | 开孔尺寸(D×D) | 重量(kg) | 备注 |
Q72-WMC | 90° | 72×72×80 | 68+0.5×68+0.5 | 1.40 | |
Q96-WMC | 96×96×93 | 92+0.5×92+0.5 | 1.10 | ||
Q144-WMC | 144×144×80 | 138+0.5×138+0.5 | 1.15 | ||
Q72-WMCZ | 240° | 72×72×80 | 68+0.5×68+0.5 | 1.40 | |
Q96-WMCZ | 96×96×143 | 92+0.5×92+0.5 | 1.20 | ||
Q144-WMCZ | 144×144×80 | 138+0.5×138+0.5 | 1.25 |

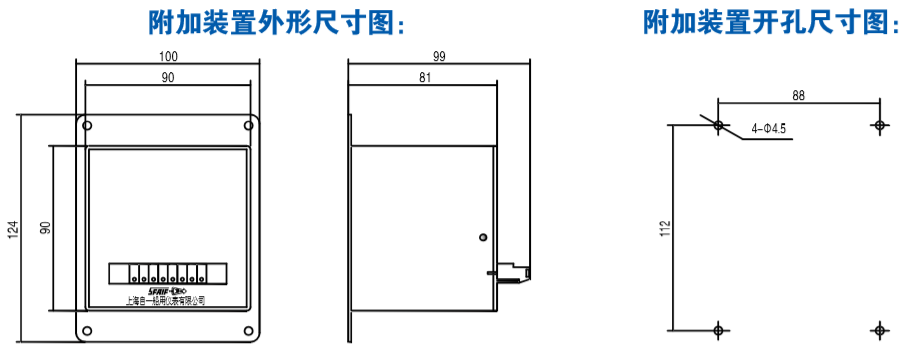

注：尺寸单位：mm
测量范围：
仪表串联线 路接入方式 |
额定电流 A |
测量 上限 | 仪表并联线路接入方式 | ||||||||||
额定电压 V | |||||||||||||
直接接入 | 经电压互感器接入（次级电压为100V） | ||||||||||||
100 | 220 | 380 | 500 | 3k | 10k | 15k | 35k | 110k | 220k | 380k | |||
经电流互感器 接入（次级电 流为5A） | 5 |
kW | |||||||||||
7.5 | |||||||||||||
10 | 0.75 | 1.5 | 2.5 | 3 | 20 | 75 | 100 | 250 | 800 | 1.5 | 2.5 | ||
15 | 1 | 2 | 3 | 5 | 30 | 100 | 150 | 300 | 1 | 2 | 3 | ||
20 | 1.5 | 3 | 5 | 7.5 | 40 | 150 | 200 | 500 | 1.5 | 3 | 5 | ||
30 | 2 | 4 | 7.5 | 10 | 60 | 200 | 300 | 600 | 2 | 4 | 7.5 | ||
40 | 3 | 6 | 10 | 15 | 80 | 300 | 400 | 1 | 3 | 6 | 10 | ||
50 | 4 | 7.5 | 12 | 20 | 120 | 400 | 600 | 1.2 | 4 | 8 | 12 | ||
75 | 5 | 10 | 15 | 25 | 150 | 500 | 750 | 1.5 | 5 | 10 | 15 | ||
100 | 7.5 | 15 | 25 | 30 | 200 | 750 | 1 | 2.5 | 8 | 15 | 25 | ||
150 | 10 | 20 | 30 | 50 | 300 | 1 | 1.5 | 3 | 10 | 20 | 30 | ||
200 | 15 | 30 | 50 | 75 | 400 | 1.5 | 2 | 5 | 15 | 30 | 50 | ||
300 | 20 | 40 | 75 | 100 | 600 | 2 | 3 | 6 | 20 | 40 | 75 | ||
400 | 30 | 60 | 100 | 150 | 800 | 3 | 4 | 10 | 30 | 60 | 100 | ||
600 | 40 | 80 | 150 | 200 | 1.2 | 4 | 6 | 12 | 40 | 80 | 150 | ||
750 | 60 | 120 | 200 | 300 | 1.5 | 6 | 8 | 20 | 60 | 120 | 200 | ||
800 | 75 | 150 | 250 | 300 | 2 | 7.5 | 10 | 25 | 80 | 150 | 250 | ||
1k | 100 | 200 | 300 | 500 | 3 | 10 | 15 | 30 | 100 | 200 | 300 | ||
1.5k | 150 | 300 | 500 | 750 | 4 | 15 | 20 | 50 | 150 | 300 | 500 | ||
2k | 200 | 400 | 750 | 1 | 6 | 20 | 30 | 60 | 200 | 400 | 750 | ||
3k | 300 | 600 | 1 | 1.5 | 8 | 30 | 40 | 100 | 300 | 600 | 1000 | ||
4k | 400 | 800 | 1.2 | 2 | 12 | 40 | 60 | 120 | 400 | 800 | 1200 | ||
5k | 500 | 1 | 1.5 | 2.5 | 15 | 50 | 75 | 150 | 500 | 1000 | 1500 | ||
6k | 600 | 1.2 | 2 | 3 | 15 | 60 | 80 | 200 | 600 | 1200 | 2000 | ||
7.5k | 750 | 1.5 | 2.5 | 3 | 20 | 75 | 100 | 250 | 800 | 1500 | 2500 | ||
10k | MW | 1 | 2 | 3 | 5 | 30 | 100 | 150 | 300 | 1000 | 2000 | 3000 | |
